Standard Specifikation
|
Parameter |
Specifikation |
|---|---|
|
Standarder |
DIN 6796, DIN EN 16983 Serie A, B, C |
|
Skivetype |
Konisk fjederskive / skivefjeder |
|
Ydre diameter (De) |
8–250 mm, afhængig af standard og serie |
|
Indvendig diameter (Di) |
4,2–127 mm, afhængig af størrelse |
|
Tykkelse (t) |
0,2–14 mm, afhængig af serie |
|
Fri højde (h₀) |
Varierer efter størrelse og serie |
|
Belastning og afbøjning |
I henhold til standardstørrelse og belastningsspecifikationer |
|
Materiale |
fjeder stål; Rustfrit stål afhængig af tilgængelighed |
|
Tilpasning |
Dimensioner, materiale, belastningskrav og emballage |
Belastnings- og afbøjningsydelse
Belastning ved defineret afbøjning
Kontroller den specificerede aksiale belastning ved referenceafbøjningen i forhold til den gældende standard eller tekniske tegning.
Arbejdsafbøjning
Bekræft, at den nødvendige kompression forbliver inden for det tilladte driftsområde for at undgå overdreven udfladning eller permanent deformation.
Spring Force Retention
Evaluer vaskemaskinens evne til at opretholde den nødvendige spændekraft under de tilsigtede monteringsforhold.
Specifikation Matching
Tjek fri højde, tykkelse, indvendig diameter, udvendig diameter og belastningskrav for den valgte standard og skivestørrelse.
Koniske skiver i rustfrit stål kombinerer fjederskivegeometri med korrosionsbestandighed, men materialevalg skal tage højde for både miljøeksponering og de mekaniske krav til gentagen eller vedvarende kompression. Den valgte kvalitet skal opfylde de krævede styrke- og elastiske genvindingsegenskaber, ikke korrosionskrav alene.
- SS304 rustfrit stål: Velegnet til mange generelle industrielle miljøer, hvor moderat korrosionsbestandighed er tilstrækkelig, underlagt de nødvendige fjederegenskaber.
- SS316 rustfrit stål: Tilbyder forbedret modstandsdygtighed over for kloridholdige miljøer sammenlignet med SS304, afhængigt af eksponeringsforhold og den specifikke anvendelse.
- Verifikation af mekanisk egenskab: Bekræft hårdhed, styrke og elastisk ydeevne i forhold til de gældende materiale- og produktspecifikationer. Standard fjederstål egenskaber bør ikke automatisk anvendes på rustfri stål versioner.
- Overfladetilstand: Angiv den påkrævede finish og enhver passiveringsbehandling i henhold til korrosionseksponering, renlighed og monteringskrav.

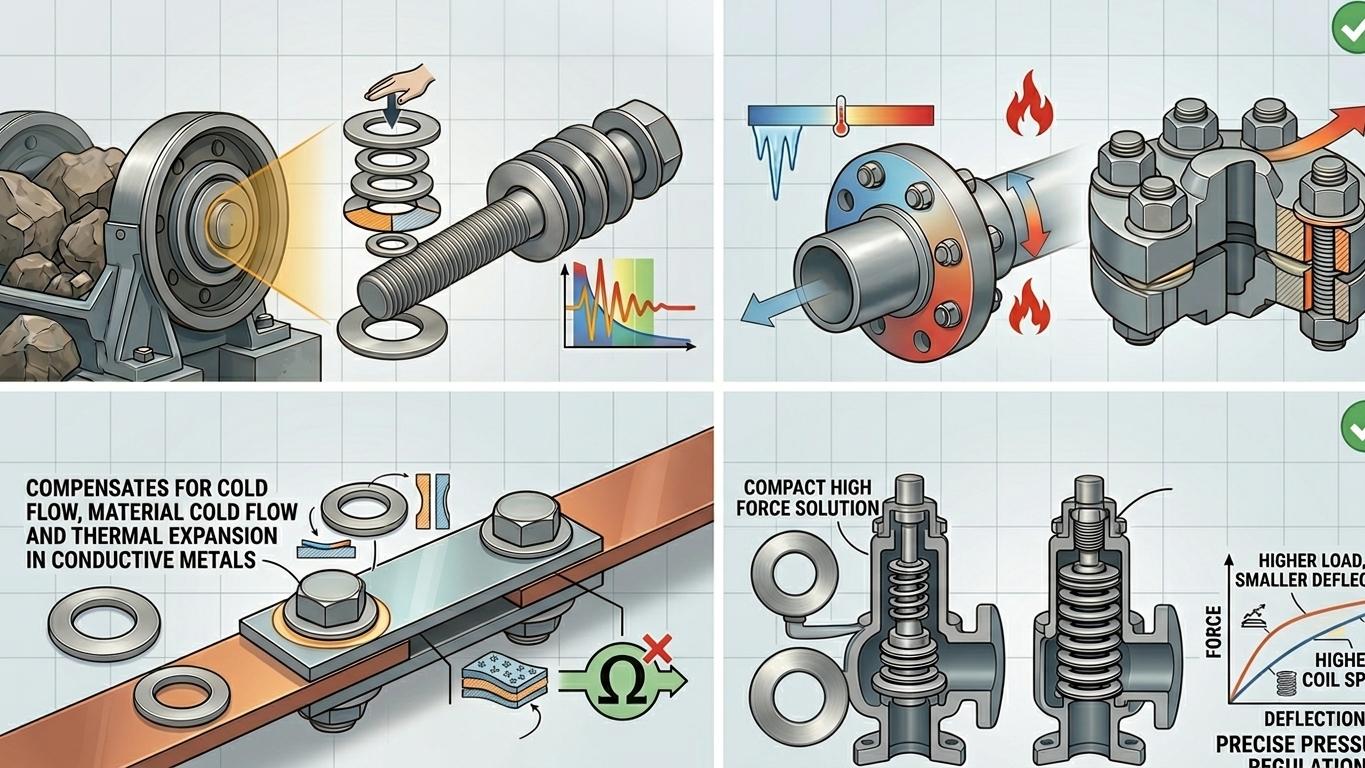

Anvendelse af koniske skiver i rustfrit stål
Koniske skiver af rustfrit stål bruges i boltede samlinger, der kræver aksial fjederkraft, kontrolleret elastisk afbøjning og korrosionsbestandighed. Anvendelsesegnethed afhænger af vaskemaskinens standard, belastnings-afbøjningsegenskaber, materialekvalitet og driftsforhold.
- Industrielle maskiner og udstyr
Anvendes i boltede forbindelser, lejesamlinger og mekanisk udstyr, hvor kontrolleret aksial kraft hjælper med at imødekomme mindre dimensionsændringer og opretholde de specificerede fastspændingsforhold.
- Bil- og transportudstyr
Anvendes i udvalgte fastgørelsessamlinger, der kræver kompakte fjederelementer og ensartet belastnings-afbøjningsydelse. Skivedimensioner og mekaniske egenskaber skal matche fugekonstruktionen og vibrationsforholdene.
- El- og strømudstyr
Anvendes i passende udstyrsfastgørelsessamlinger, hvor rustfrit stål korrosionsbestandighed og kontrolleret fjedervirkning er påkrævet. Elektriske kontaktapplikationer skal også tage hensyn til kontaktmodstand, overfladetilstand og producentens designkrav.
Kvalitetsinspektion og præstationstest
Kvalitetsinspektion for koniske skiver af rustfrit stål fokuserer på dimensionsoverensstemmelse, fjedergeometri og belastnings-afbøjningsydelse. Inspektionskriterier bør defineres i henhold til den gældende standard, materialespecifikation og kundetegning.
|
Inspektionsvare |
Verifikationsformål |
|---|---|
|
Indvendig og ydre diameter |
Tjek passer til bolten, akslen og lejefladen |
|
Tykkelse & fri højde |
Verificerer skivens geometri før kompression |
|
Last-afbøjningstest |
Måler aksial belastning ved en specificeret afbøjning |
|
Permanent sæt/gendannelse |
Evaluerer resterende deformation efter kompression, hvor det er nødvendigt |
|
Materiale og hårdhed |
Bekræfter overholdelse af den specificerede kvalitet og mekaniske krav |
|
Overfladeinspektion |
Kontrollerer revner, grater, korrosion og synlige formningsdefekter |
FAQ
Kan DIN 6796 koniske skiver udskiftes med DIN EN 16983 skiver?
Ikke automatisk. Standarderne kan specificere forskellige designs, dimensioner og mekaniske egenskaber. Før udskiftning skal du kontrollere skivedimensioner, belastningskrav, afbøjningsegenskaber og kompatibilitet med boltforbindelsen.
Kan koniske skiver genbruges efter adskillelse?
Genbrug afhænger af vaskemaskinens servicehistorik og producentens krav. Skiver, der viser permanent udfladning, revner, korrosion eller andre skader, bør udskiftes. For kritiske samlinger, følg udstyrsproducentens udskiftningsinstruktioner.
Kan koniske skiver installeres i serier eller parallelt?
Ja, hvor vaskemaskinens design og monteringsspecifikation tillader det. Seriearrangementer øger generelt tilgængelig afbøjning, mens parallelle arrangementer generelt øger belastningskapaciteten. Den resulterende last-afbøjningsadfærd skal verificeres for den faktiske konfiguration.
